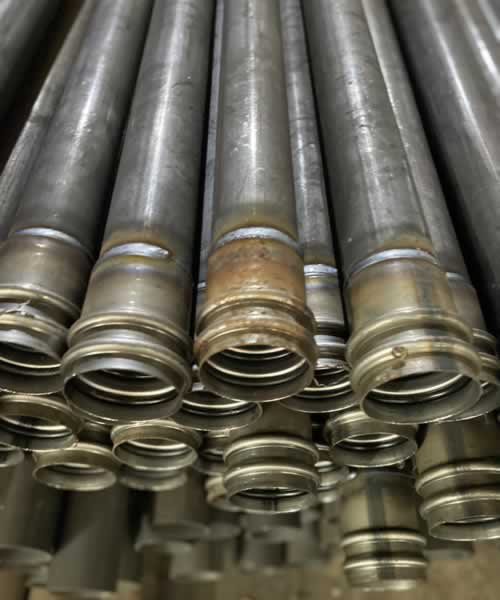

钳压式声测管简介

钳压式声测管是目前不可缺少的声测管。桩的质量可以通过钳压式声测管进行检测。钳压式声测管是在灌注桩超声检测过程中探头进入桩体的通道。它是灌注桩超声检测系统的重要组成部分。预埋桩的方式及其在桩上的布置会直接影响检测结果。所以要检测的桩要在图纸上注明钳压式声测管的布置和埋设方法，严格控制埋设质量和管壁厚度，确保检测工作顺利进行。

钳压式声测管可直接固定在钢笼内侧：固定方法可焊接或绑扎，管道间基本平行。如果测试结果需要评估各测点混凝土的强度，则不平行度应控制在1‰以下。钢笼放入桩孔时，应防止扭曲。

通常与钢笼分段安装管道，每段之间的接头可采用反螺纹套接口或套接焊方案。如果使用波纹管，可以使用较大的波纹管套管，套管两端用胶带包裹密封。无论采用何种接头方案，都要保证高静水压力下不漏浆，接口内壁应平整，不得有焊渣、毛刺等突出物，以免妨碍探头的自由移动。钳压式声测管底部也应密封。安装后，上口应堵塞木塞，以免浇筑混凝土时落入异物，造成孔堵塞。

应考虑测试的控制面积，并在桩横截面布置钳压式声测管的埋数和布置。一般情况下，当桩径不大于0.8m时，沿直径排列两个；当桩径大于0.8m且不大于1.6m时，应排列三个等边三角形；当桩径大于1.6m时，应排列四个正方形。
